1340.1996 Ciclo termodinámico, diagrama PV,motor Stirling LD

Para la demostración e investigación cuantitativa de ciclos termodinámicos y su reversibilidad.

El alma de esta unidad experimental es el motor de aire caliente, que puede operar en principio como motor térmico, pero también como bomba de calor o como refrigerador.

Aquí se trata cuantitativamente el primero de estos tres casos, transmitiendo, con ayuda del sistema CASSY los resultados del experimento al ordenador.

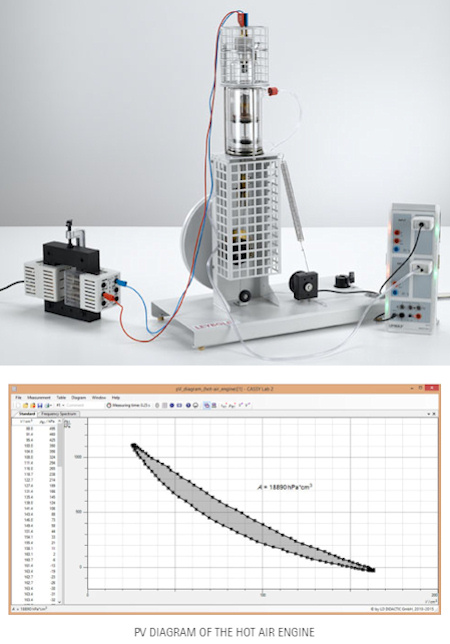

El diagrama pV del motor de aire caliente como máquina térmica se registra en tiempo real p en la pantalla del ordenador. El sensor de presión transmite el valor de la presión p, que reina en el interior del cilindro, al ordenador. El transductor de desplazamiento mide la posición s a partir de la cual se calcula el volumen V. Ambos valores conforman el diagrama pV en función de tiempo t.

La posterior evaluación del trabajo mecánico W realizado en cada ciclo, se calcula partiendo de la fórmula

resultando correspondientemente un rendimiento P de:

y reflejando en un diagrama este valor de rendimiento P con respecto al número de revoluciones f.

Mas ilustración y descripción en: P2.6.2.4

---

Componentes

1x 1110.1093	Hilo de pescar, 2 bobinas 30948ET2	19,50 €
1x 1214.1445	Resorte helicoidal, 5N, 25 N/m	7,65 €
1x 1340.1997	Motor de aire caliente LD 388182	5.757,69 €
1x 1510.2274	Fuente 3/6/9/12 V; 3 A CC y CA	190,00 €
2x 1530.2691	Cable experimentación negro, 1 m, macho-hembra	3,54 €
1x 1540.2769	Bobina de 50 espiras LD 56218	225,00 €
1x 1540.2772	Bobina de red, de 500 espiras LD 56221	353,75 €
1x 1570.2921	Núcleo en U con yugo 562115, hierro	408,75 €
1x 1570.2922	Dispositivo de sujeción	117,13 €
1x 1900.3881	Sensor interfase CASSY 2, 524013	1.875,00 €
1x 1900.3885	Software CASSY Lab 2 (524220 de LD)	986,25 €
1x 1900.3925	Sensor S, Presión , ±2000 hPa, 524064	420,00 €
1x 1900.3938	Sensor rotacional de movimiento 524082	688,75 €
2x 3120.6022	Tubo silicona transparente 7 mm Ø, l=1m	6,24 €
1x 3120.6028	Contenedor de cuello ancho, 10 l, 6043131	99,60 €
1x 3220.7120	Bomba de inmersión 12 V CC; 1 A	129,88 €
