1410.2040 Tutorial Hy-Runner (Coche de hidro-combustión)

Coche de hidro-combustión, equipado con una celda de combustión reversible. Aplicando una tensión a esta celda reversible produce oxígeno e hidrógeno partiendo de agua destilada. Si se la conecta un consumidor externo, el oxígeno de los respectivos depósitos y el hidrógeno se combinan para formar agua liberando energía en forma de corriente y calor.
Por medio de esta hidrocombustión se impulsan las ruedas, que girarán poniendo el auto en marcha.

Experiencias a realizar:

• Montaje de un auto de hidrocombustion
• Producción y almacenamiento hidrogeno
• Curvas caracteristicas de un modulo solar
• Funcionamiento de una celda de hidrocombustion con hidrogeno y oxigeno
• Funcionamiento de una celda de hidrocombustion con hidrogeno y aire
• Curva caracteristica de un electrolizador
• Determinacion de la eficiencia de un electrolizador
• Leyes de Faraday
• Curvas caracteristicas de celdas de hidrocombustion (PEM)
• Determinacion de la eficiencia de una celda de hidrocombustion
• Determinacion de tension de disociacion del agua

Se adjunta Manual de experimentación

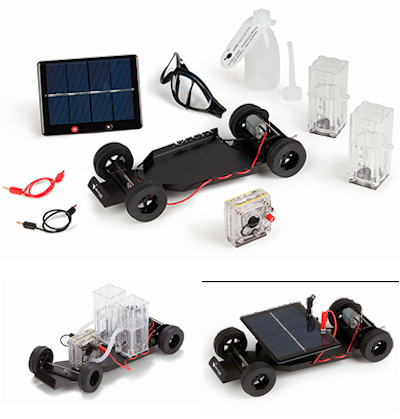

Contenido y Características técnicas:

Celda reversible de hidrocombustión RFC H2/O2/aire

• Funcionamiento en modo electrolizador:
  • Potencia: 1.16 W
  • Producción de H2: 5 cm3 /min
  • Producción de oxígeno: 2.5 cm3 / min
  Funcionamiento en modo celda RFC de hidrocombustión:

  • Potencia con H2/O2: 300 mW
  • Potencia con H2/aire: 100 mW
  • Dimensiones / peso: 50 x 40 x 57 mm /60 g
• Tanque de H2: 30 cm3, Dimensiones /peso:90 x 55 x 40 mm /50 g
• Tanque de O2: 30 cm3, Dimensiones /peso:90 x 55 x 40 mm /50 g
• Módulo solar con soporte que permite posicionamiento en tres ángulos:
  • Potencia: 2.0 V 600 mA
  • Dimensiones / peso: 135 x 95 x 30 mm /90 g
• Placa con Auto
  • Chasis con electromotor
  • Dimensiones /peso: 50 x 115 x 260 mm /260 g
• Botella de agua de 100ml
• Conjunto de tubos, tapones y cables

---
