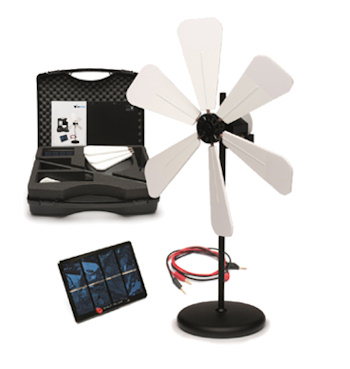

1410.2049 Conjunto Eólico Solar

El conjunto Eólico Solar complementa el sistema TUTORIAL de experimentos con prácticas en la tecnología solar y eólica.

La turbina eólica se ha concebido pensando en la clase y se hace funcionar con un ventilador de mesa normal. El número de aspas se puede variar entre dos y seis; su posicionamiento es también variable

Temática a tratar:

Relación entre la intensidad lumínica y la tensión y corriente originadas con el módulo solar

Relación entre la superficie del módulo solar y la tensión y corriente originadas

Curvas características de un módulo solar

Mediciones de velocidad del viento

Montaje y funcionamiento de una turbina eólica

Potencia de una turbina eólica y su dependencia del número de aspas

Potencia de una turbina eólica y su dependencia del posicionamiento de las aspas

Potencia de una turbina eólica y su dependencia de la velocidad del viento

Curva característica de tensión - corriente de una turbina eólica

Cadenas de transformación de energía

Almacenamiento de energía eléctrica

Conjunto Eólico Solar

Generador de viento: (potencia con el ventilador de mesa):

Potencia: 0.55W

Vmax = 6,0 V

Imax= 0,3 A

Alto x ancho (Máx. montado): 670 x 420mm

Diámetro del rotor: 420 mm

Masa: 1.6 Kg
Módulo solar: 2,0 V / 600 mA

Dimensiones / masa: 135 x 95 x 30 mm / 89 g

Dimensiones totales/ masa en maletín: 140 x 450 x 380 mm / 4 kg

---
