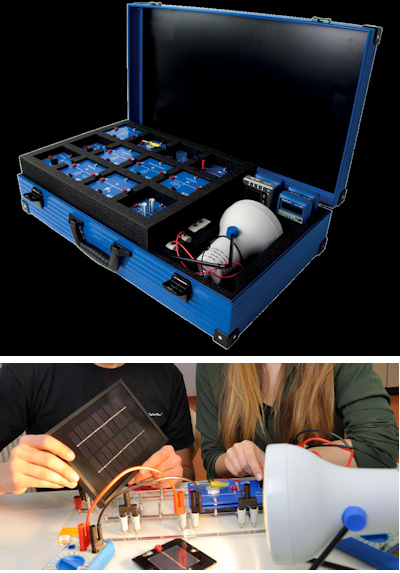

1440.2220 Energía fotovoltaica leXsolar-PV Profesional

Hoy en día se necesita una mayor comprensión de la energía fotovoltaica para ejercer una profesión en el campo de energías renovables.

Se trata de una óptima herramienta para la formación práctica

Contiene una amplia serie de experimentos; desde los fundamentos físicos de la fotovoltaica, hasta el análisis de los componentes de sistemas fotovoltaicos y el diseño de sistemas fotovoltaicos complejos.

Los experimentos están diseñados para técnicos industriales, de instalación y servicio PV, así como para formación básica de ingenieros,

Rasgos esenciales:

• Sistema de formación en sistemas fotovoltaicos para educación técnica.
• Experimentos básicos de energía fotovoltaica
• Experimentos con componentes de sistemas fotovoltaicos
• Instalación de sistemas fotovoltaicos completamente equipados a escala laboratorio
• Gracias al diseño modular, las características específicas de los componentes individuales pueden estudiarse al detalle, p. e. umbral de conmutación, reguladores de serie o derivación (shunt), etc.

Experiencias:

Ingeniería eléctrica – experimentos básicos:

• Mediciones de voltaje, corriente y potencia
• La Ley de Ohm
• Resistencias conectadas en serie (dividen el voltaje)
• Resistencias conectadas en paralelo (dividen la corriente)

Fotovoltaica – experimentos básicos:

• Conexión de células solares en serie y en paralelo
• Dependencia de la potencia con respecto al área de la célula solar
• Dependencia de la potencia con respecto al ángulo de incidencia
• Dependencia de la potencia con respecto al nivel de iluminación
• Dependencia de la potencia con respecto al nivel de iluminación con una carga (consumidor)
• Dependencia de la resistencia interna con respecto al nivel de iluminación
• Efecto de sombreado de la célula solar
• Curva característica oscura de la célula solar
• Características I-V, MPP y factor de llenado de células solares
• Dependencia de las curvas características I-V de las células solares con respecto al nivel de iluminación
• Dependencia de las curvas características I-V de las células solares con respecto a la temperatura
• Curvas características de los módulos solares
• Características I-V de los módulos solares parcialmente sombreados
• Coeficiente de temperatura de las células solares

Experimentos de sistemas fotovoltaicos

• Componentes de un sistema off-grid
• Condiciones posibles de operación de un sistema off-grid
• Principios de operación de reguladores en serie y de derivación (shunt)
• Comparación de reguladores PWM y de serie
• Características de carga de reguladores PWM
• Principio de funcionamiento de un seguidor solar de punto de máxima potencia (MPP)
• Características de un seguidor solar de punto de máxima potencia (MPP)
• Principio de funcionamiento de un protector de descarga completa
• Principio de funcionamiento de un inversor
• Determinación de la progresión de voltaje de salida de un inversor

Componentes:

• 1x1400-13 leXsolar-unidad base Profesional
• 3x 1100-01 Panel solar 0,5 V, 420 mA, QC
• 3x 1100-02 Panel solar 0,5 V, 840 mA, QC
• 1x1100-04 Panel solar 5,22V,380mA
• 1x1118-17 Soporte para panel solar
• 1xL2-04-080 Cubierta de lámpara
• 1xL2-04-093 Foco 80W
• 1x1118-05 leXsolar-módulo diodo Pro
• 1x1118-04 leXsolar-módulo potenciometro Pro
• 1x1118-02 leXsolar-módulo motor Pro
• 1x1118-08 leXsolar-módulo LED de alto brillo Pro
• 1x1118-01 leXsolar-módulo bombilla Pro
• 1x1118-06 leXsolar-módulo regulador de derivación Pro
• 1x1118-10 lexsolar-módulo regulador de serie Pro
• 1x1118-07 leXsolar-módulo de protección anti-descarga Pro
• 1x1118-13 leXsolar-módulo seguidor de punto de máxima potencia MPP Pro
• 1x1118-15 leXsolar-regulador PWM Pro
• 1x1118-12 leXsolar-CD/ CA módulo inversor Pro
• 1x1118-11 leXsolar-módulo condensador Pro
• 1x1116-04 leXsolar-módulo de radio
• 2 x 1800-01 leXsolar-módulo resistor (triple) Pro
• 1x1800-06 Elemento de resistencia insertable 33 Ohm
• 3 x 1800-04 Elemento de resistencia insertable 100 Ohm
• 2 x 1800-05 Elemento de resistencia insertable 10 Ohm
• 1x2105-01 Fuente de alimentación universal Pro


Accesorios:
• L3-03-093 Manual de Instrucciones leXsolar-PV Professional
• L3-03-097 Guía de Experimentos leXsolar-PV Professional

  Ilustración: Hoja de datos







  ---

  3.748,13 €

  (IVA no incluído)


  Añadir a cesta de compra
