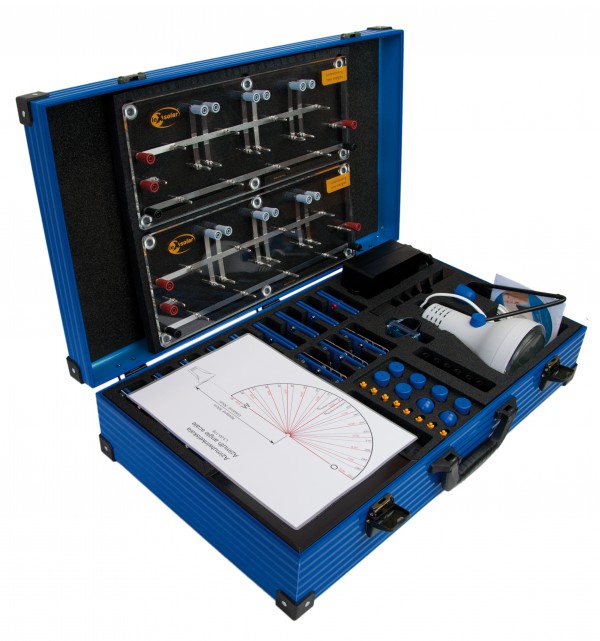

1440.2229 Equipo redes intelig leXsolarSmartGrid profesional

Ideal para la construcción de una gama completa de redes inteligentes en laboratorio.

Estudio de la influencia de las energías renovables a la estabilidad de la red. Además, los experimentos básicos sobre energía fotovoltaica, eólica , las pilas de combustible y almacenamiento de energía.

La comprensión de las complejas interacciones entre las energías renovables, el almacenaje y los consumidores, es una meta importante en las escuelas profesionales técnicas del sector de educación superior.
leXsolar-SmartGrid Professional le permite construir una red inteligente (Smart grid) controlable a escala laboratorio. Con el software del SmartControl, todas las partes de la Red Inteligente (SmartGrid) pueden controlarse en gran medida.

Experiencias
Experiencias de red inteligente:

Fluctuaciones en el rendimiento de un sistema fotovoltaico en el curso de un día

Fluctuaciones de energía de una turbina de viento en el transcurso de un día

Edificio alimentado energéticamente por una central eléctrica convencional

Edificio alimentado energéticamente por una central eléctrica y un sistema fotovoltaico

Edificio alimentado energéticamente por una central eléctrica, un sistema fotovoltaico y una memoria

Comportamiento de la tensión y la estabilidad de la red en la potencia del haz

Estabilidad de la red en la potencia del haz con sistema fotovoltaico

Estabilidad de la red en la potencia del haz con el sistema fotovoltaico sobre la base del consumo

Estabilidad de la red en la potencia del haz con sistema fotovoltaico, dependiendo de la longitud del cable

Estabilidad de la red en la potencia del haz con sistema fotovoltaico y de la subestación inteligente

Estabilidad de la red en la potencia del haz con el almacenamiento de energía fotovoltaica e

Integración de E-Movilidad en la red eléctrica

Gestión de la carga de estabilización de la red

Monitoreo cable conductor

Experimentos básicos:
- Fotovoltaica:

Línea característica V-I de un módulo solar

Dependencia de la característica de interfaz de usuario de la irradiancia

Dependencia de la característica de interfaz de usuario de la temperatura

MPP tracking

- Energía Eólica

Dependencia de la capacidad de la forma del ala y el ángulo de ataque

Dependencia de la capacidad del número de rotores

Dependencia de la capacidad de la dirección del viento
- Pila de combustible y electrolizador

Funcionamiento de un electrolizador

Línea característica V-I de un electrolizador

Funcionamiento de una celda de combustible

Características I-V de una pila de combustible

E-Movilidad y almacenamiento tecnologías

Curva de carga de un condensador

Operación y método de carga de las baterías LiFePO

Funcionamiento de los coches eléctricos con batería, un condensador y de pila de combustible

Componenetes:

• 2 x 9100-04 SmartMeter
• 1 x 1118-03 Módulo turbina eólica Pro leXsolar
• 1 x 1100-04 Panel Solar 5.22 V, 380 mA PRO
• 1 x 1400-19 Generador de viento leXsolar
• 1 x 1118-02 Mótor de Modulo Pro
• 1 x 1118-17 Soporte para Panel Solar
• 2 x 9100-05 PowerModule
• 1 x 1400-12 leXsolar-Conjunto de rotores eólicos
• 2 x 1118-01 Módulo de Bombillas Pro
• 1 x 1118-11 Módulo de condensadores Pro
• 1 x 9100-03 Modulo AV
• 1 x 1800-08 leXsolar-Módulo batería NiMh 1xAAA
• 1 x 1801-06 Batería LiFePo AAA
• 1 x 1800-12 Módulo base para célula de combustible
• 1 x 1118-13 MPP(Punto máximo de poder) rastreador Pro
• 1 x 1118-04 Módulo Potenciómetro Pro
• 2 x 1607-01 Módulo de corrientel Pro
• 1 x 1118-05 Módulo Diodo Pro
• 1 x L2-04-116 Foco 120W, 12 °
• 1 x L2-04-080 Cubierta de lámpara
• 6 x L2-05-068 Clavija contra corto-circuito, con conector intermedio
• 1 x L3-01-137 Maletín SmartGrid Pro 1607
• 1 x L3-01-138 Interior de maletin SmartGrid Pro 1607
• 1 x L3-03-081 leXsolar DVD-Professional
• 5 x L2-04-066 Cables de medición de seguridad de 25 cm, rojo
• 4 x L2-04-067 Cables de medición de seguridad de 25 cm, negro
• 3 x L2-04-059 Cable de seguridad para pruebas, rojo, 50 cm
• 3 x L2-04-060 Cable de seguridad para pruebas, negro, 50 cm
• 1 x L2-02-017 Hélice amarilla
• 1 x L2-06-067 Célula de combustible reversible Pro
• 1 x L3-03-176 Escala angular azimutal
• 1 x L3-03-171 Plano de alojamioento 1607 SmartGrid Professional

Dimensiones / peso: 64x37x16,5cm / 8.5Kg

Ilustración: Hoja de datos

---
