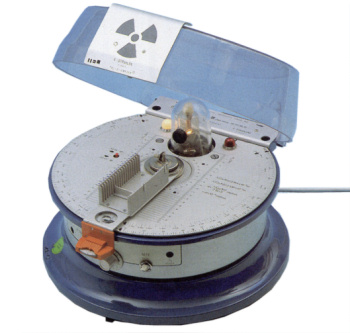

1730.3511 Aparato de rayos X básico
Con tubo rayos X.
La cámara de experimentación se encuentra dentro de una carcasa cerrada, a prueba de radiaciones.
Cuando se abre la tapa de la cámara de experiementación, la alta tensión para el tubo de rayos X se desconecta automáticamente.
Tubo de alto vacío de rayos X con cátodo de wolframio calentado directamente, y ánodo de cobre, se encuentra dentro de un tubo de vidrio borosilicato con ventana de tubo X cóncava y de pared delgada.
Una campana de cristal de plomo con colimador hace que la radiación de los rayos X no alcance el exterior.
El goniómetro horizontal, se compone de un portamuestras central y de un brazo móvil. El brazo móvil, en forma de porta- diapositivas, sirve para el alojamiento del tubo contador de Geiger-Mí¼ller, la cámara de ionización, así como para los accesorios de experimentación en formato de diapositivas, o bien con dimensiones de 50 mm x 50 mm de base.
El brazo móvil se puede girar manualmente, independientemente, alrededor del portador de muestras, o también con un acoplamiento de ángulo fijo en una relación de 2:1, p. ej., para los experimentos sobre la reflexión de Bragg.
El equipo está dotado de una escala angular y milimétrica, marcas de posicionamiento para los equipos de experimentación, así como de pasacables a prueba de radiación para cables y tubos.
Características técnicas:
- Tensión del ánodo: 20/30 kV conmutable, estabilizada electrónicamente
- Corriente de emisión: 0 a 80 µA de ajuste continuo y estabilizada electrónicamente
- Calentamiento del cátodo: 4 V, 1 A
- Mancha focal: 5 x1 mm
- Material del ánodo: Cu
- Colimador de cristal plomizo: abertura de salida de radiación 5x1 mm²
- Divergencia de radiación: mejor que 10º
- Longitud de onda de la radiación característica: Cu -Ka: 154 pm, Cu -Kb: 138 pm
Goniómetro del tubo contador:
- Radio de giro: 0º, +10º a +130º y -10º a +130º relativos al eje de radiación
- íngulo de acoplamiento: independiente del sujetador de muestras en relación de 2:1
- Precisión de medida del ángulo de Bragg : 5 minutos angulares
- Reloj programador: 0 a 55 min, de ajuste continuo
- Potencia de consumo: 100 VA
Dimensiones:
Equipo de rayos X: aprox. 250 mm x 370 mm Ø
Tubo de rayos X: aprox. 100 mm x 32 mm Ø
Masa: aprox. 9 kg
