Física > Mecánica > Oscilaciones y ondas

1280.9097 Experimento: Péndulo de torsión según Pohl

Temas de experimentación:

Oscilaciones torsionales libres con diferentes atenuaciones (caso oscilante con atenuación media, oscilación no periódica y caso límite no periódico)
Oscilaciones forzadas y sus características de resonancia frente a diferentes atenuaciones
Desplazamiento de fase entre excitador y resonador en caso de resonancia
Oscilaciones torsionales caóticas

Péndulo oscilatorio para la excitación de oscilaciones forzadas se tiene un motor eléctrico cuyas revoluciones se pueden ajustar burda y finamente por medio de una excéntrica acoplada.

Con anillo de escala de ranura e índice en el resonador y en el excitador.

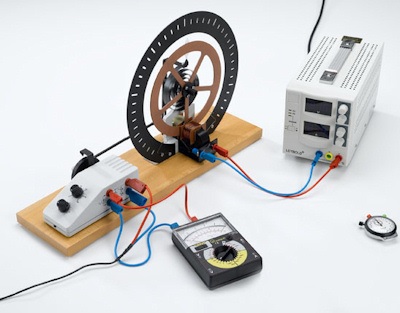

El sistema oscilante se compone de una rueda de cobre montada sobre rodamiento de bolas, conectada a las varillas de excitación a través de un muelle espiral.

Para la excitación de oscilaciones forzadas se tiene un motor eléctrico cuyas revoluciones se pueden ajustar burda y finamente por medio de una excéntrica acoplada.

Para la amortiguación se utiliza un freno electromagnético de corrientes de Foucault.

El aparato de puede utilizar en la demostración y también en la proyección de sombra.

Frecuencia propia: aprox. 0,5 Hz

Frecuencia de excitación: 0 hasta 1,3 Hz (de ajuste continuo)

Conexiones: a través de clavijeros de 4 mm

Motor: máx. 24 V CA/CC, 0,7 A,

Freno de corrientes parásitas: 0 hasta 2 A CC, máx. 24 V

Anillo graduado: 300 mm Ø

Dimensiones aprox.: 410x410x610mm

Peso aprox.: 12 kg

El experimento incluye:

1280.1793 Péndulo de torsión de Pohl (U15040)
1280.1794 Adaptador de red p. péndulo de Pohl(U33200-230)
1510.2281 Fuente 0-20 V; 0-5 A CC (U33020-230)
1521.2338 Polímetro digital 3340, 3 1/2 dígitos 39 mm
1212.1225 Cronómetro analógico 30 s / 0,1s
1530.2676 Conjunto 15 cables seguridad

1.782,07 €
(IVA no incluído)

Añadir a cesta de compra
